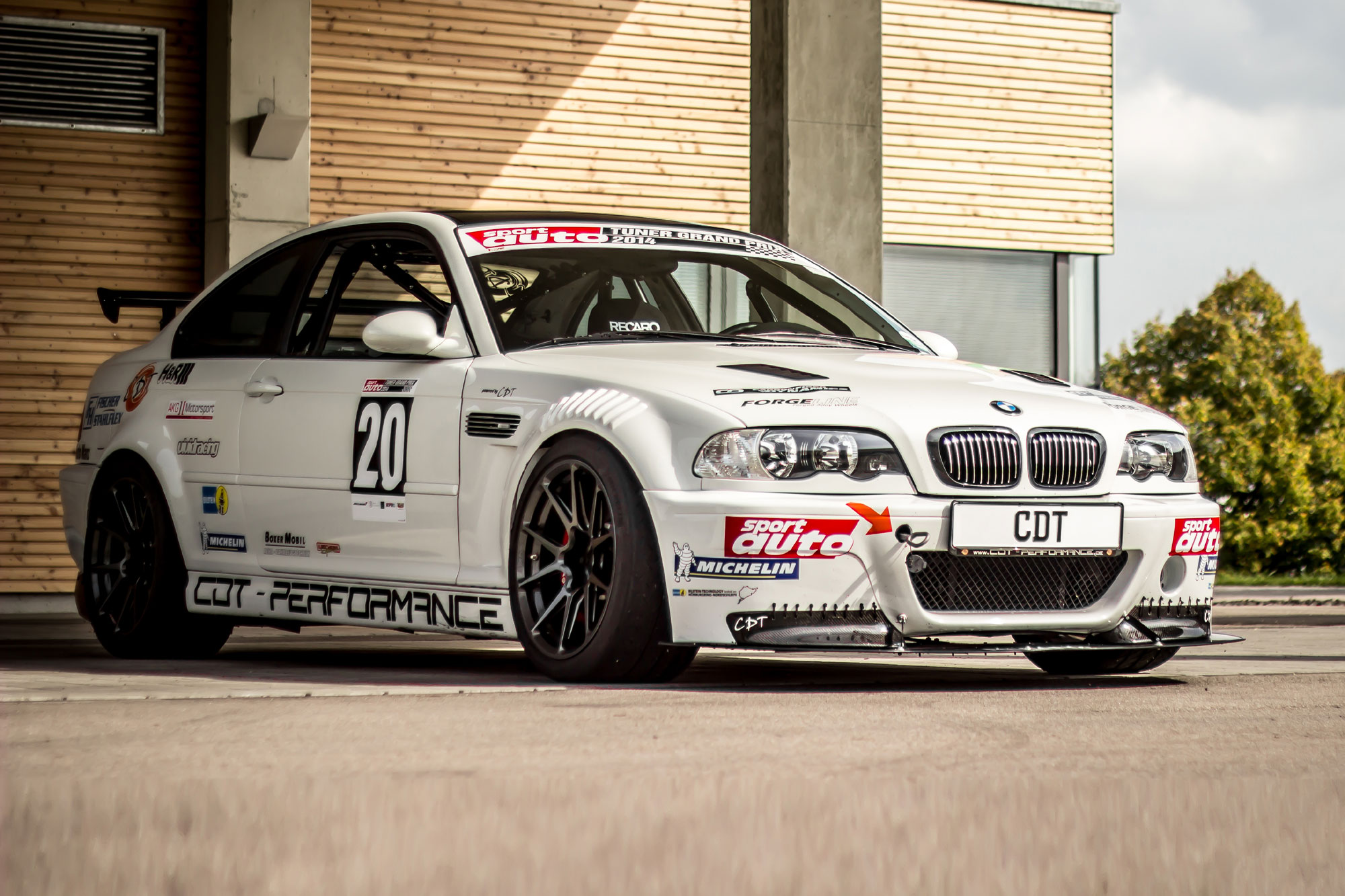

Tracktool: BMW M3 E46 from/von Rafael

Is it possible to find someone on this planet, who starts a new tracktool project out of his hospital bed after an serious car accident?
It is! – Named Rafael and his realizer CDT Performance.

Since a couple of weeks you can call his tracktool, an BMW M3 E46, as finished, whereby „finished“ in the mouth of a petrolhead sounds awkward and is a condition, that will never occur. So we can say, that the car is mainly ready for proper track use and it ran his first test kilometres on the Hockenheimring and L’Anneau du Rhin.

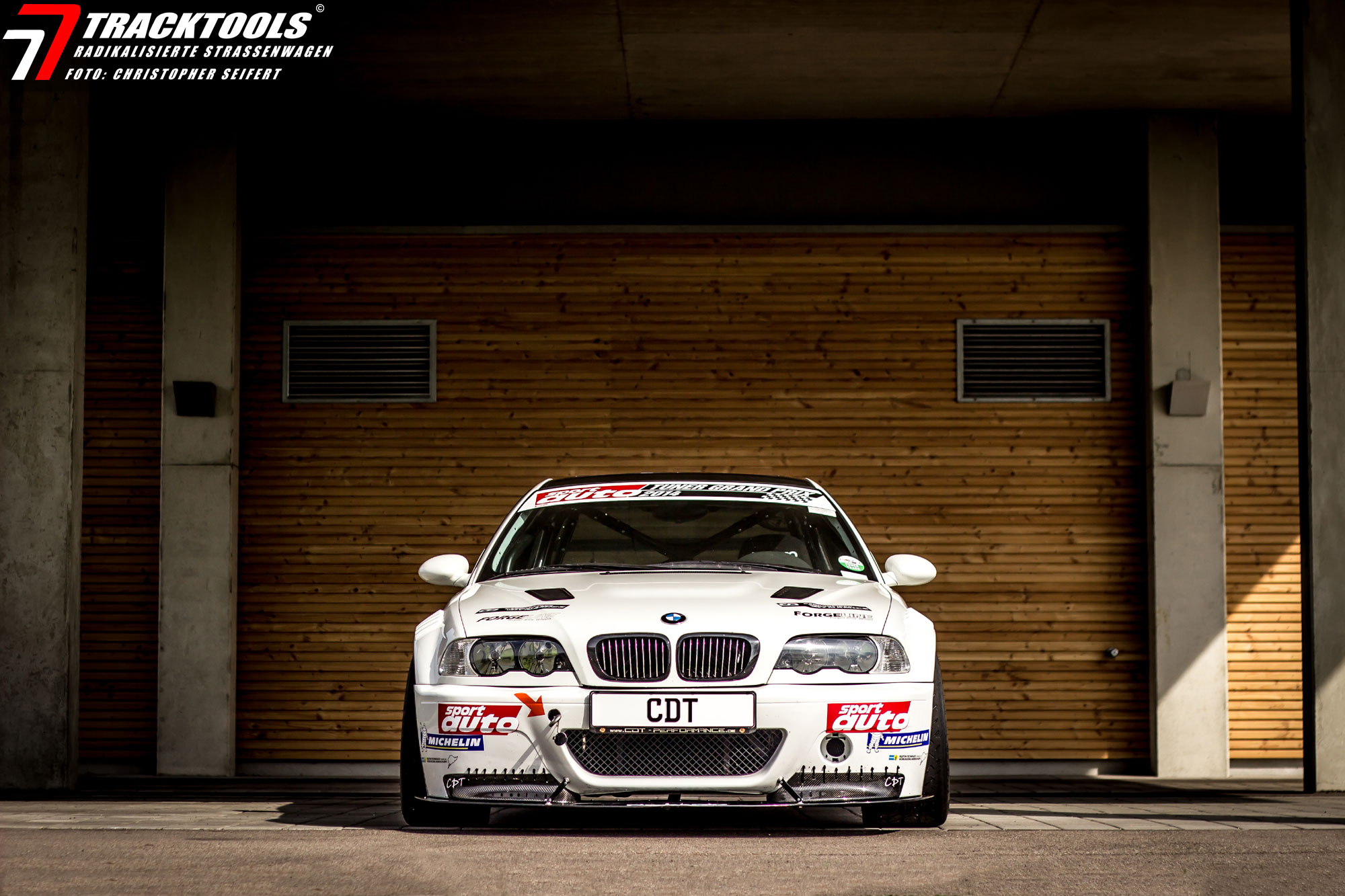

IMG_4771P

Maybe you think now – ‚Ok, wow, this guy is crazy‘. But the fact, that Rafael’s big dream is to compete into the ‚Race to the sky‘ (Pikes Peak) overtrumps the bed side story.

IMG_4797

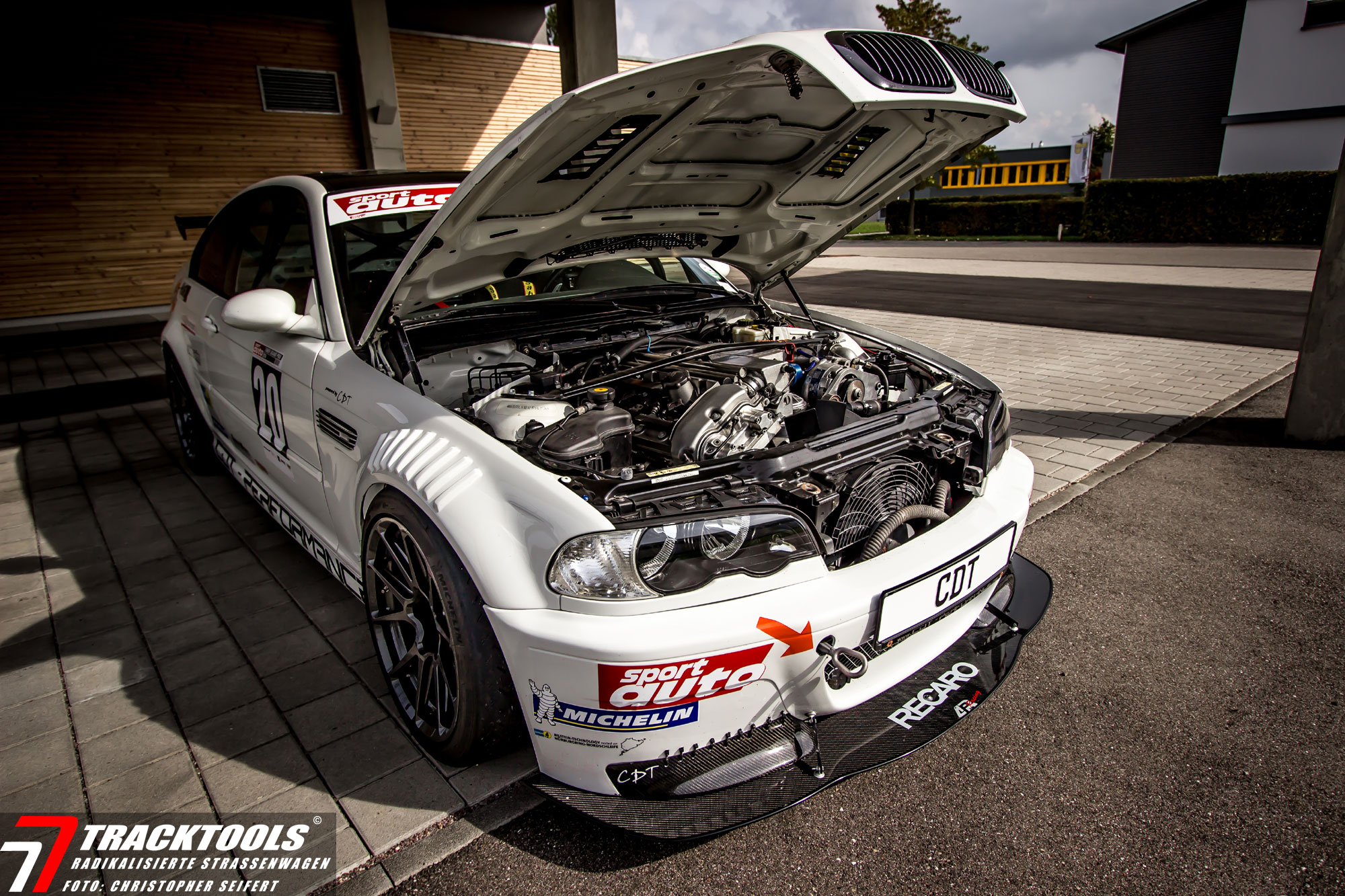

The burdens on man and machine explains the biggest modification on Rafael’s E46. In collaboration with CDT Performance the whole engine was reinforced and a compressor unit installed. All in all this resulted in an power output of 700hp and made the BMW to a real benchmark.

IMG_4798

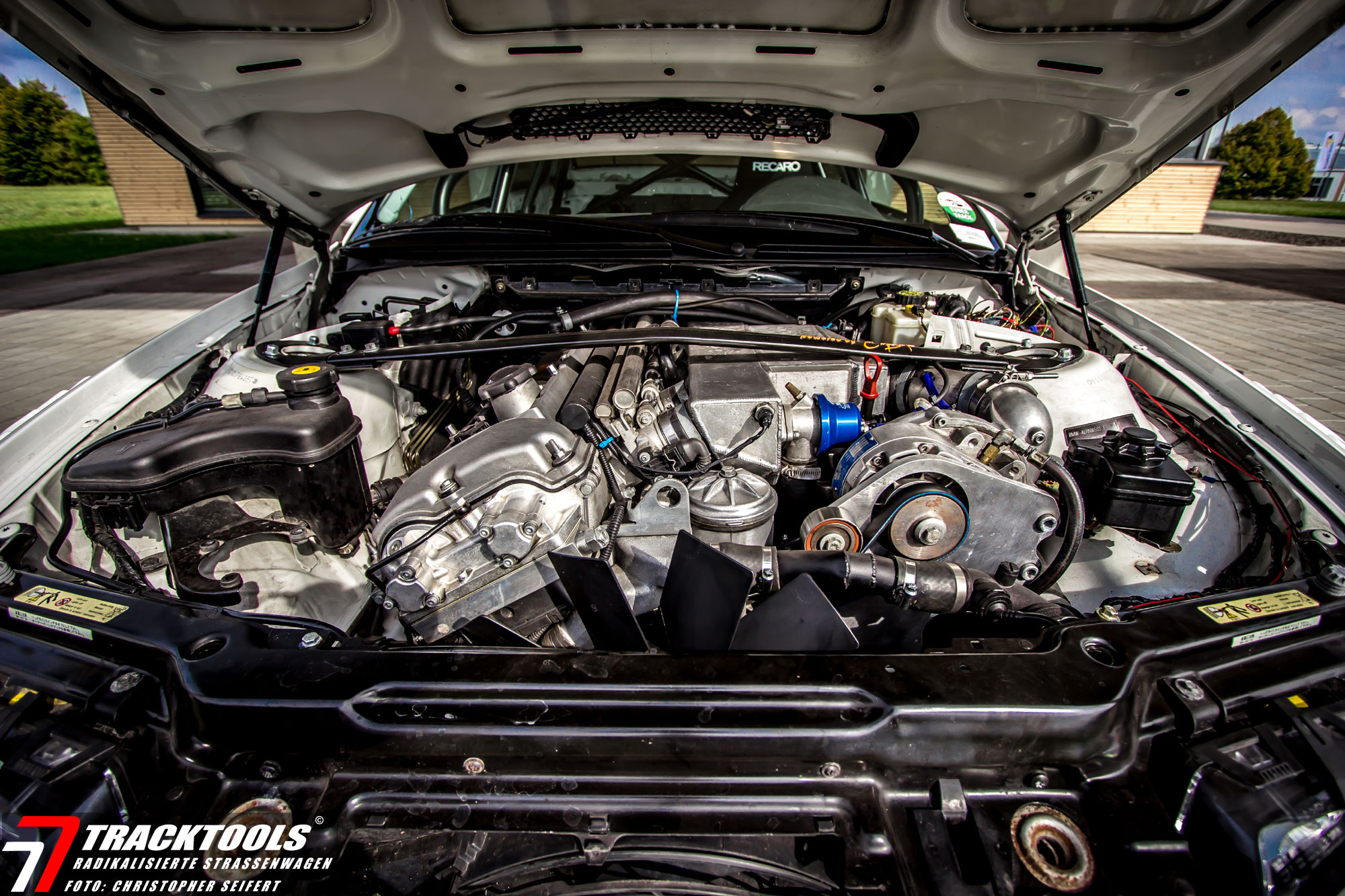

But if someone thinks, that this was the only engine modification is completely wrong. Beside the mechanical ventilation in form of the compressor unit also forged pistons, titanium piston rods, a revised valve train with titanium springs and a lighter crankshaft made a rpm range up to 9,000 possible.

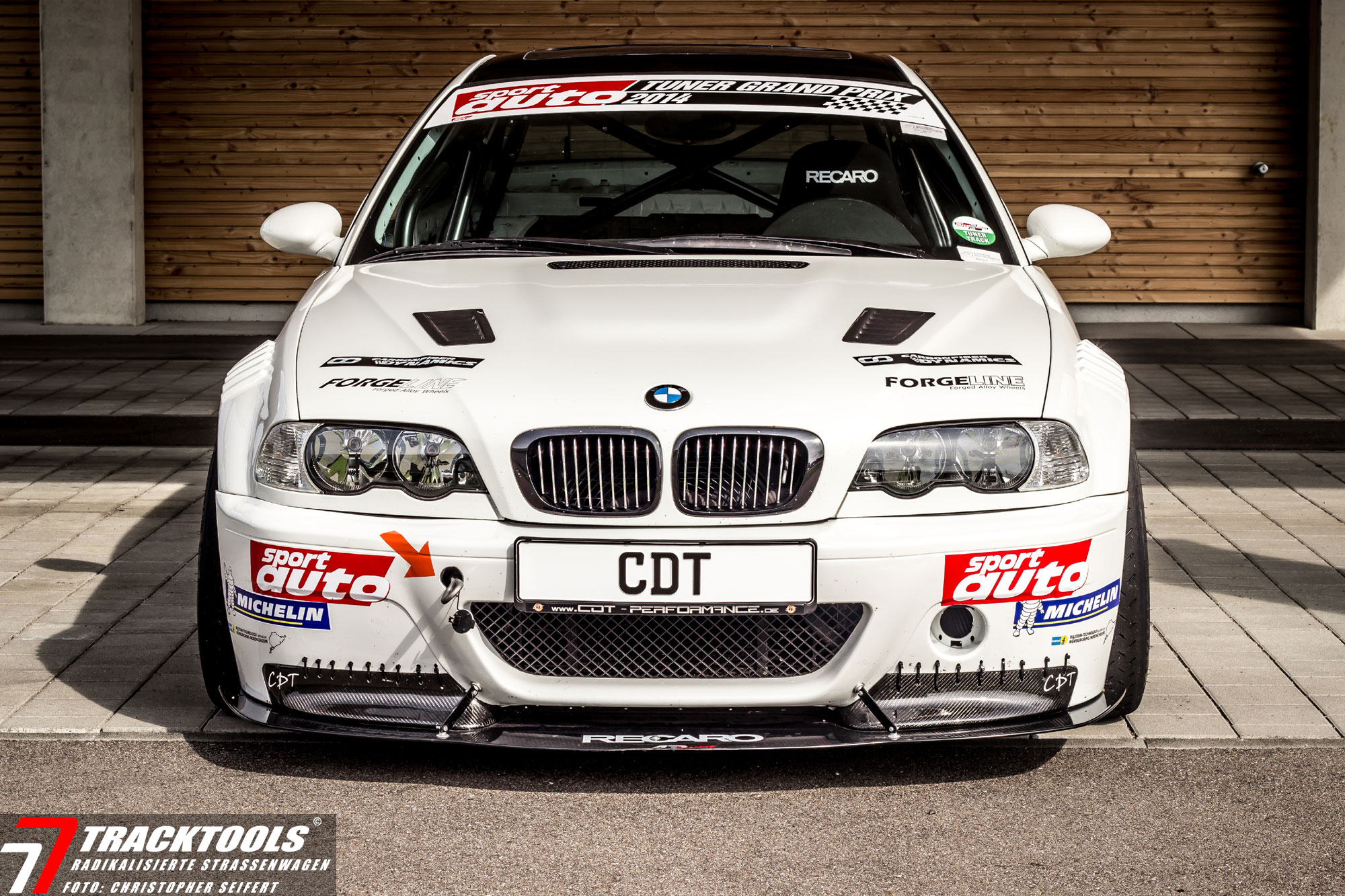

IMG_4792

Under the hood a water-methanol-injection from Snowperformance and a oil cooler is hided.

IMG_4814

For supension purposes Rafael trusts a Clubsport model of Bilstein with uniball strut bearings in combination w/ lighter wishbones and adjustable stabilisators.

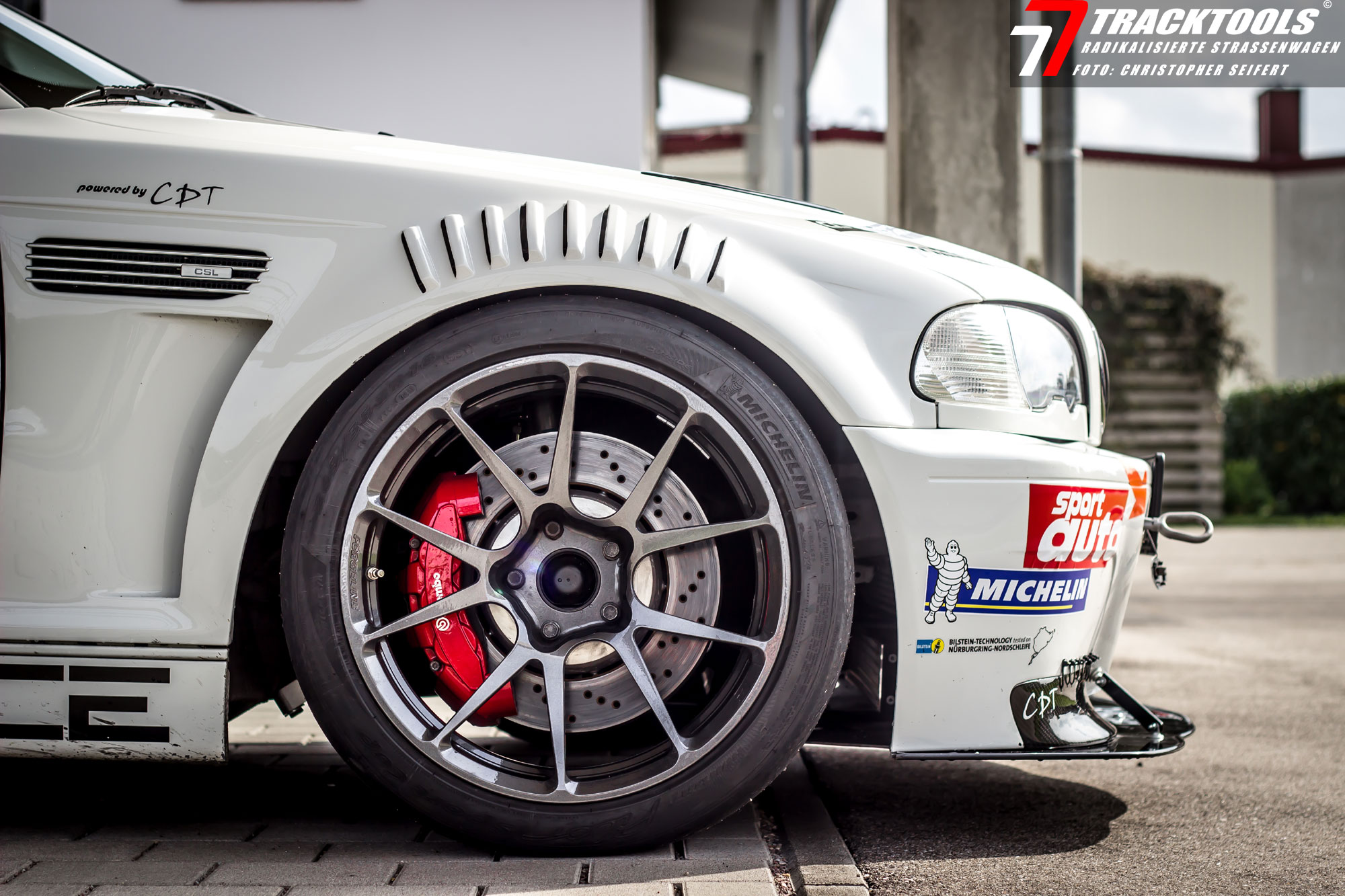

IMG_4789

The break system comes from the market leader Brembo in technical specification – 350 mm brake discs with a six piston caliper (front) and
330 mm brake discs with a four piston caliper (rear).

IMG_4779

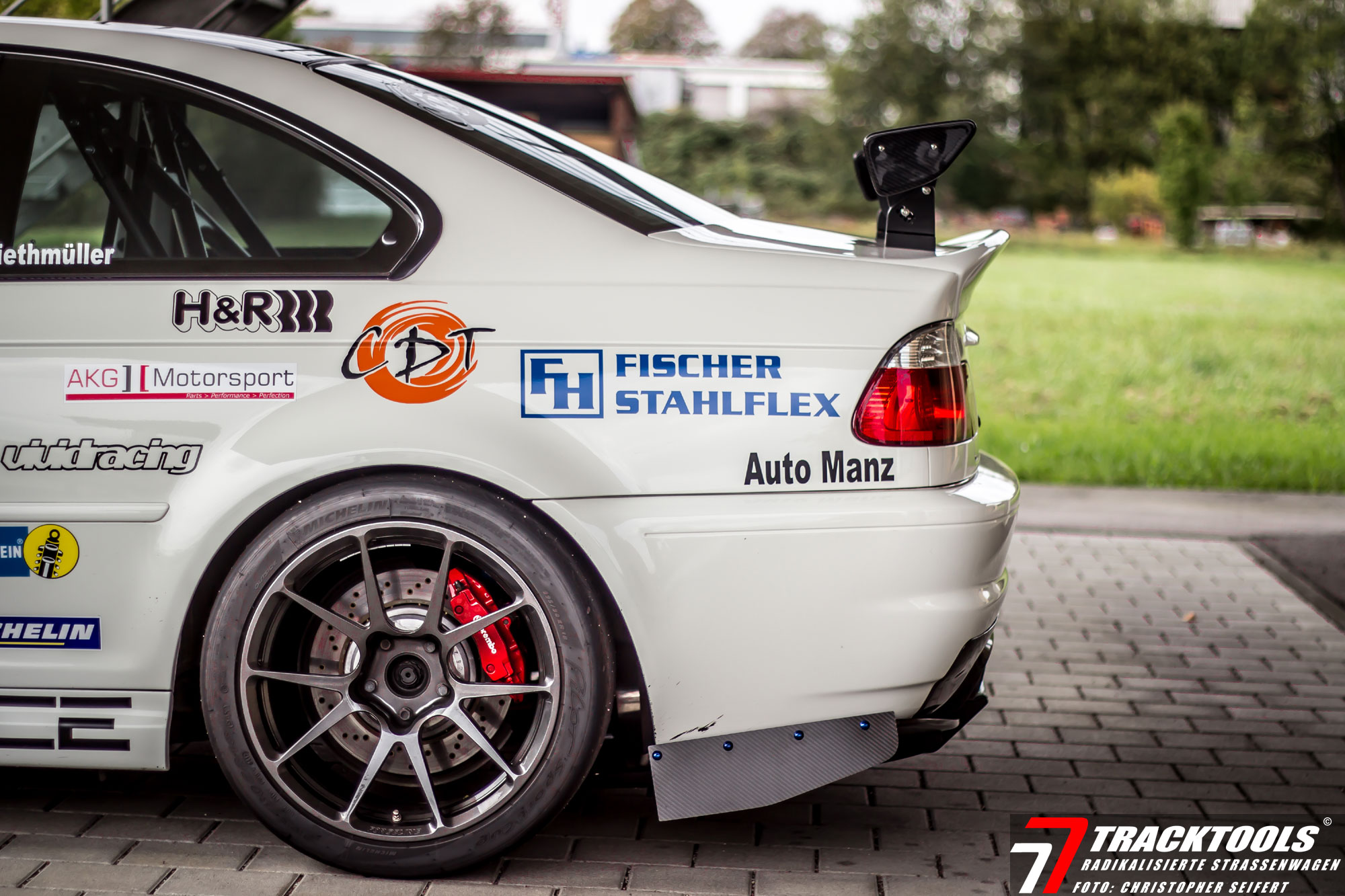

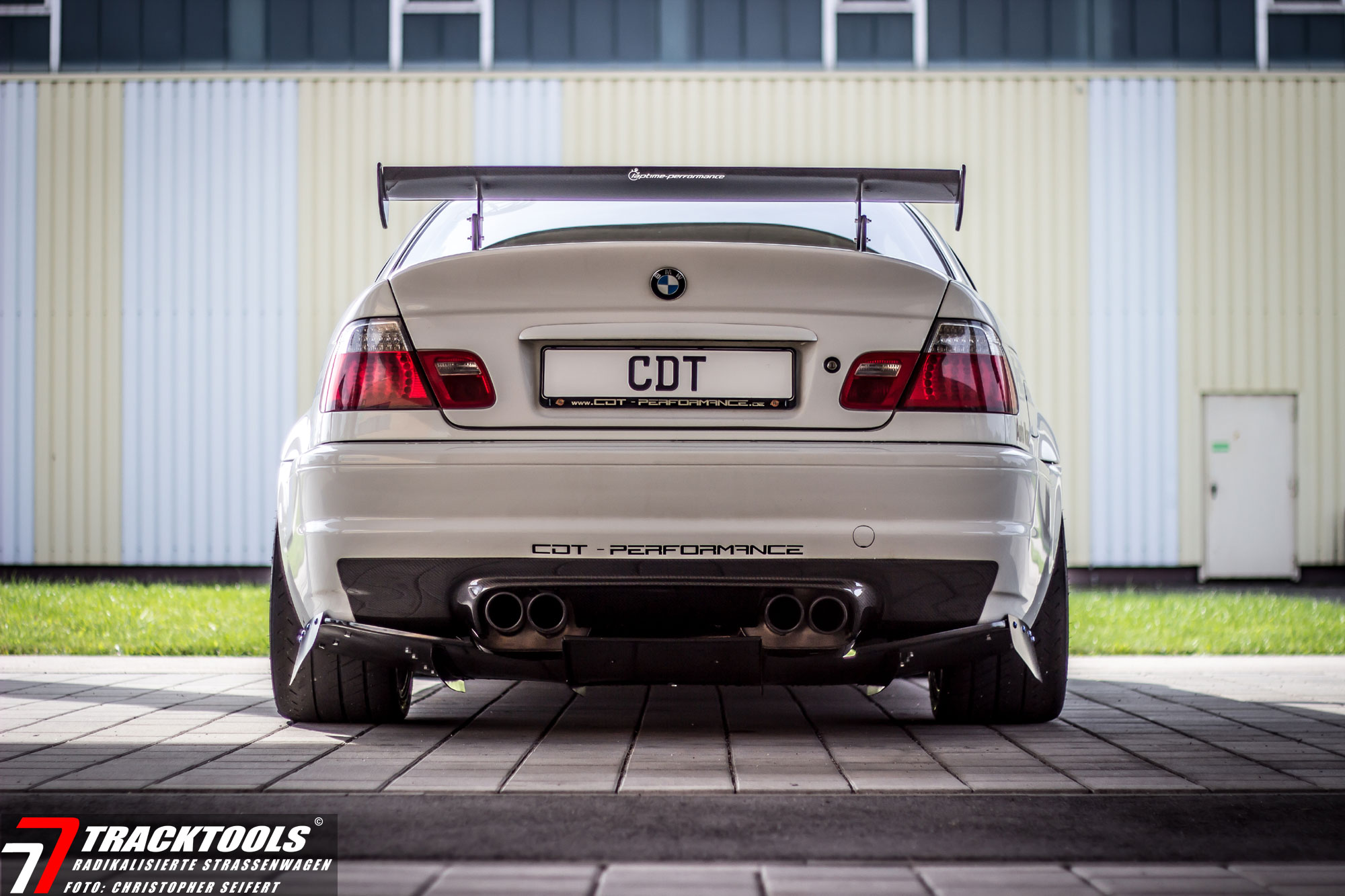

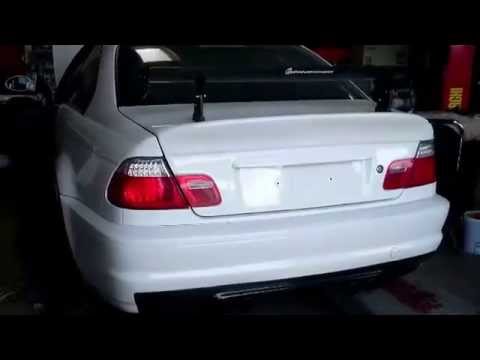

The rear graces a typical four tailpipe exhaust system from HMS with a valve control. Also the distinctive light trunk lid from the CSL Model and the fully closed undertray …

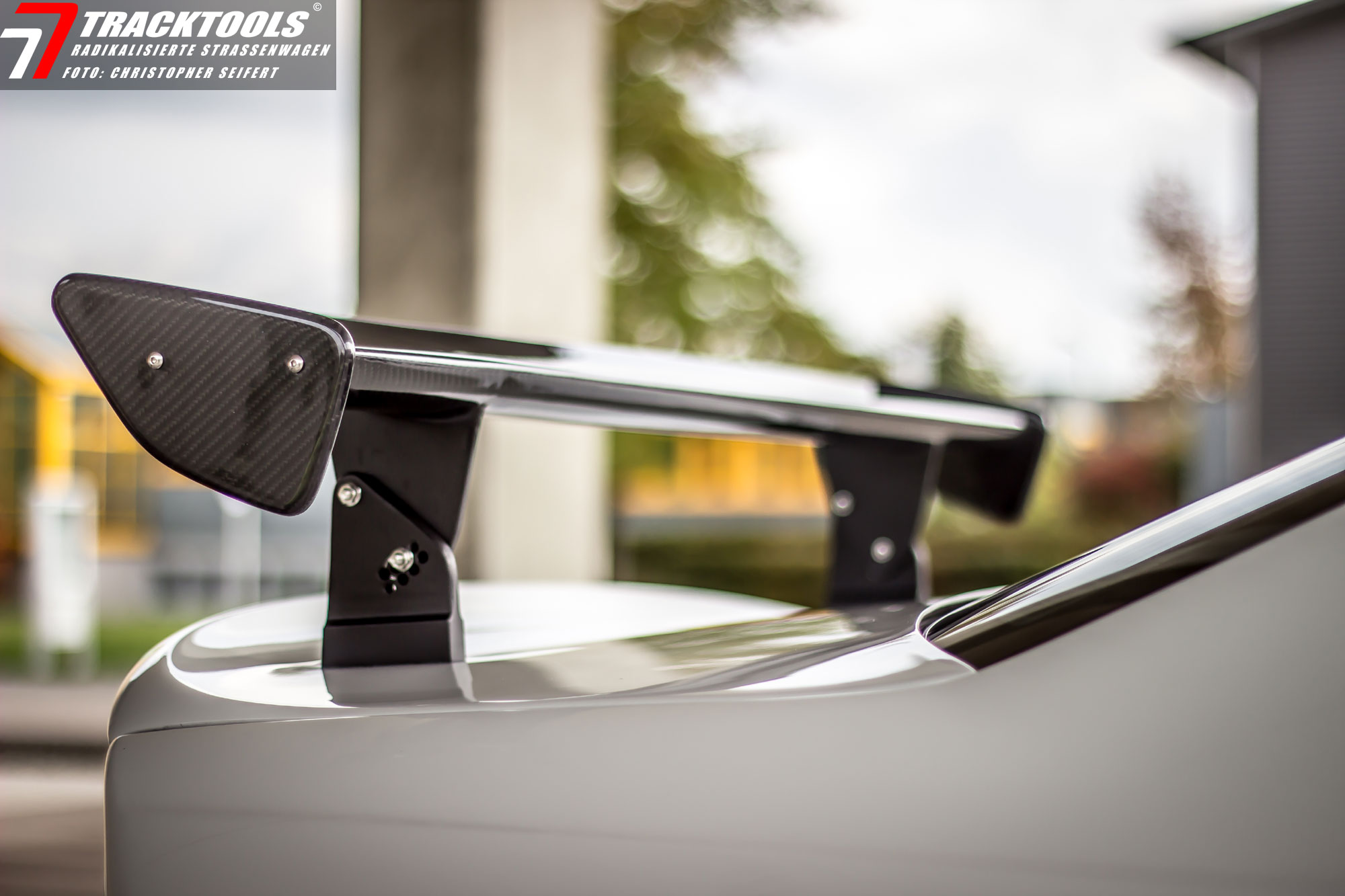

IMG_4794

… with a diffusor and a adjustable wing from an BMW E92 M3 GTS, that produces enough contact pressure, complements the ‚gentle‘ look of this E46.

IMG_4808

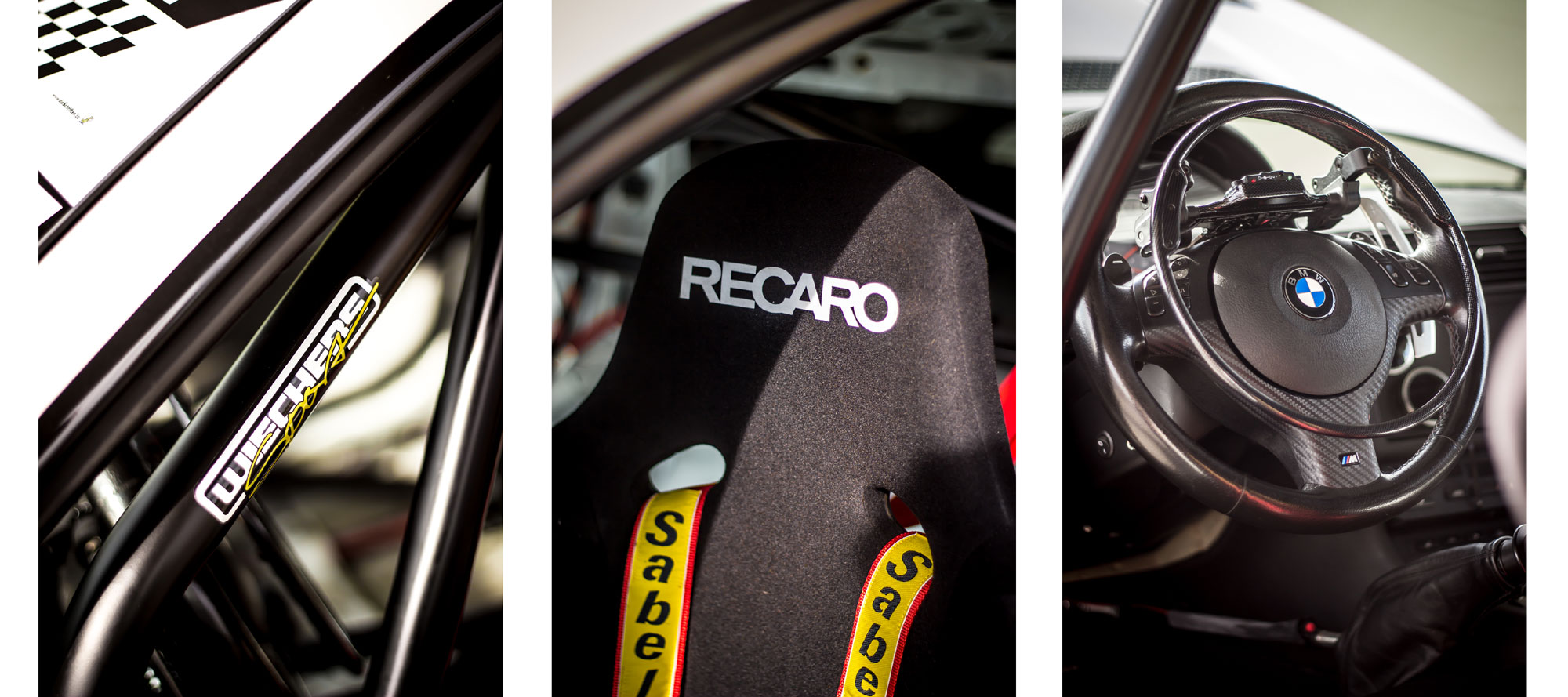

A Wichers roll cage and six point harnesses from Sabelt providing enough safety. The driver sits in Recaro’s Pole Position. This is all the more remarkable, because a necessary evil of Rafael’s accident is a hand gas function for this 700hp monster. The BMW is now assembled with a limited slip differential and in terms of the transmission Rafael uses the SMG up to 298 km/h.

IMG_4803

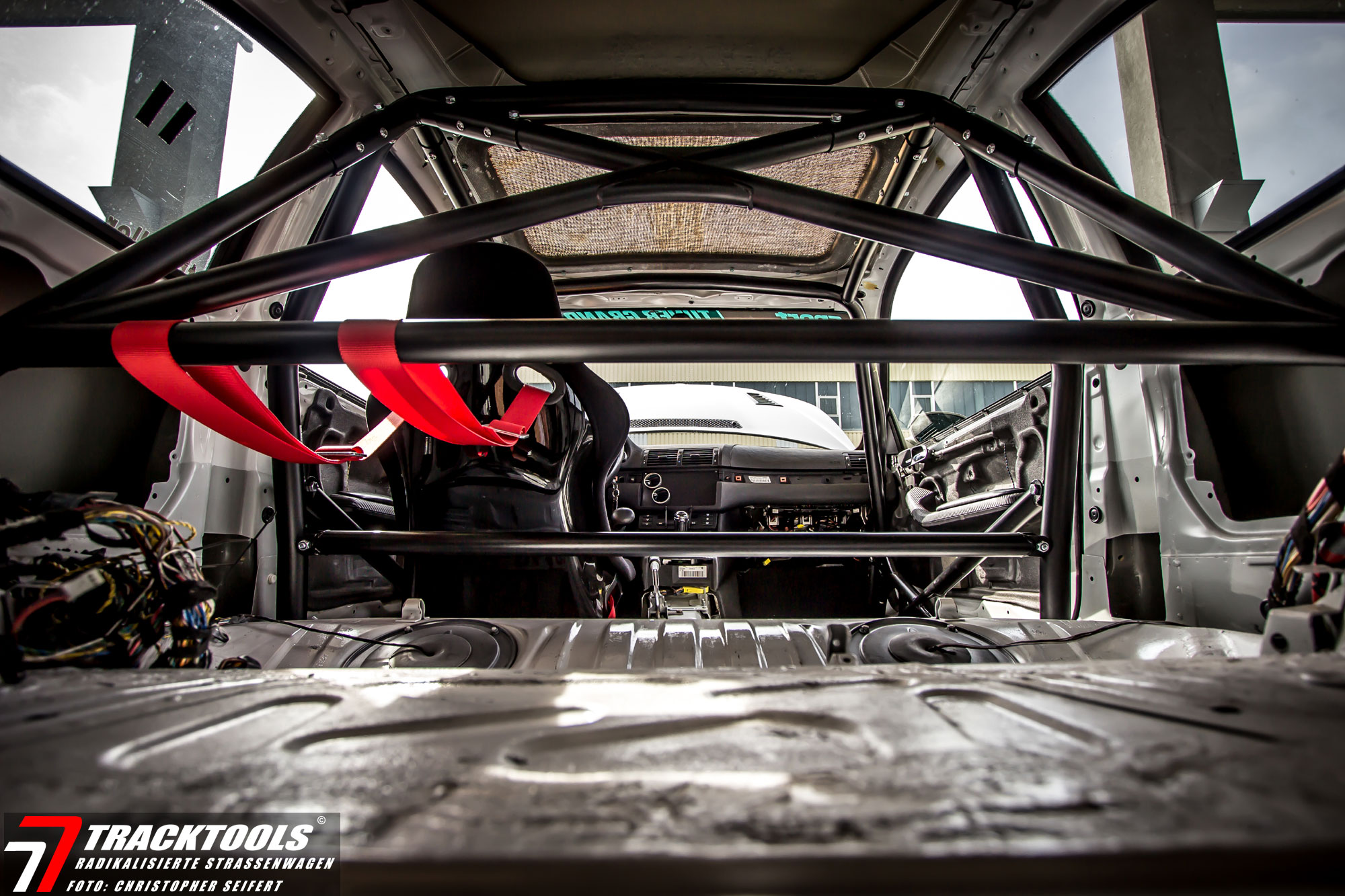

Naturally the interior of the M3 is totally cleared.

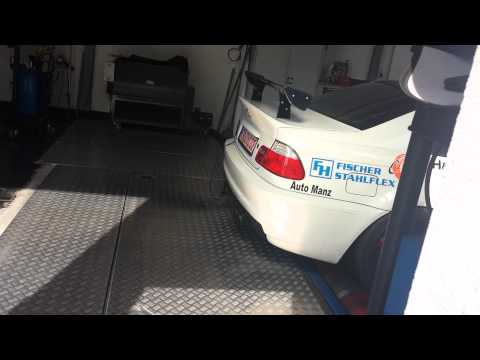

By the way – for weight purposes almost all windows are substituted by Makrolon to reduce the weight down on remarkable 1,350kg (w/ full gas tank). So far, so good. All the technical details, pictures, videos (racetrack and dyno run) of Rafael’s BMW M3 E46 are listed in the following sections. For further questions do not hesistate to contact us. Feel free to write down your opinion, we would appreciate that!

Technische Daten*

Basis:
BMW M3 E46
MY – 2002
343 HP / 365 NM

Engine/Transmission:
3.2L inline six
Forged pistons
Titanium piston rods
Revised valve train with titanium springs
Lighter crankshaft
Compressor Unit with water-intercooler
Six speed SMG transmission with limited slip differential
Three disc sinter metal clutch
Water-methanol-injection from Snowperformance
700HP by 9,000rpm
HMS exhaust system with valves

Suspension:
Bilstein Clubsport with uniball strut bearings
Lighter wishbones with uniball bearings
Adjustable stabilisators (front/ rear)
BMW WTCC steering gear (only two rotations from stop to stop)

Tyres/ Wheels:
Forgeline 10×18 (front/ rear), only 8.2 kg per wheel
Michelin Cup in 265/35 (front) and 295/30 (rear)

Brake:
Front axle – Brembo six-piston caliper
Rear axle – Brembo four-piston caliper
Brake cooling – Carbon-kevlar

Outside:
CSL front with APR splitter
Flossmann fenders
Closed undertray with diffusor
CSL tailgate
Adjustable rear wing from the E92 M3 GTS

Inside:
Roll cage
Makrolon windows
Recaro Pole Position
Six-point harness from Sabelt

Acknowledgements:

Martin and the whole team from CDT Performance
Arun from GTBoard.com

*All data comes from the owner
